Características

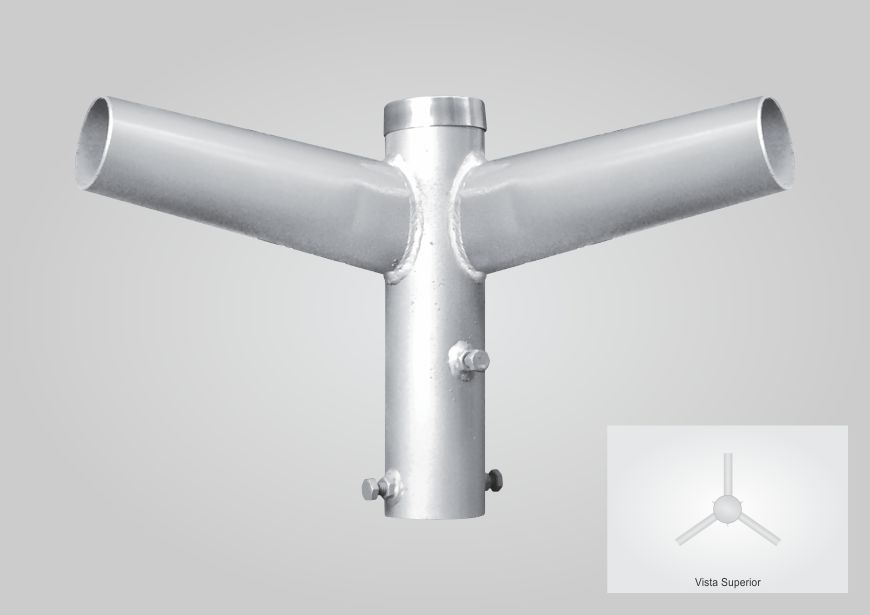

- Núcleo para fixar 03 Luminárias em topo de poste
- Fabricado em Tubo de aço carbono
- Acabamento de superfície Pintado ou Galvanizado a Fogo
|
| |
Observações
- O NIP deve ter o diâmetro do encaixe (medida A), compatível com o diâmetro do topo do Poste.
- Outras medidas sob consulta
- Dimensões: tolerância + - 2,50%
|
| |

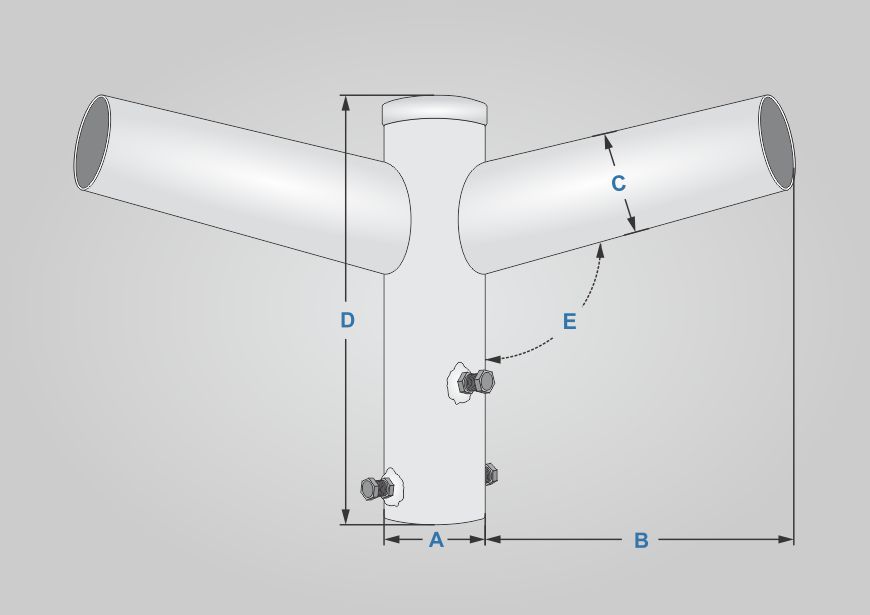

Medidas
| Aplicação nas luminárias: |
Ø A |
B |
Ø C |
D |
E
(angulação) |
| IP 300 |
Ver abaixo |
200 |
48 |
260 |
10° |
| IP 320 |
Ver abaixo |
200 |
48 |
260 |
10° |
| IP 340 |
Ver abaixo |
200 |
48 |
260 |
10° |
| IP 340 A |
Ver abaixo |
200 |
58 |
260 |
10° |
| IP 350 |
Ver abaixo |
200 |
48 |
260 |
10° |
| IP 350 A |
Ver abaixo |
200 |
58 |
260 |
10° |
| LU 104 |
Ver abaixo |
200 |
48/58 |
260 |
10° |
| LU 108 |
Ver abaixo |
200 |
48/58 |
260 |
10° |
| LU 112 |
Ver abaixo |
200 |
48/58 |
260 |
10° |
| LU 121 |
Ver abaixo |
200 |
48/58 |
260 |
10° |
|
|
Diâmetro do encaixe do núcleo em topo de postes
| Para Postes com diâmetro do topo de: |
|
Medida - A Ø - Diâmetro Externo do NIP: |
| 60,3 |
───────► |
76,2 |
| 76,2 |
───────► |
88,9 |
| 88,9 |
───────► |
101,6 |
| 101,6 |
───────► |
114,3 |
| 114,3 |
───────► |
127,0 |
| 127,0 |
───────► |
139,7 |
|
| * Medidas nominais em milímetros. |
|
|
Nomenclatura dos produtos:
NIP = Núcleo para Iluminação Pública
|
|
