Braços

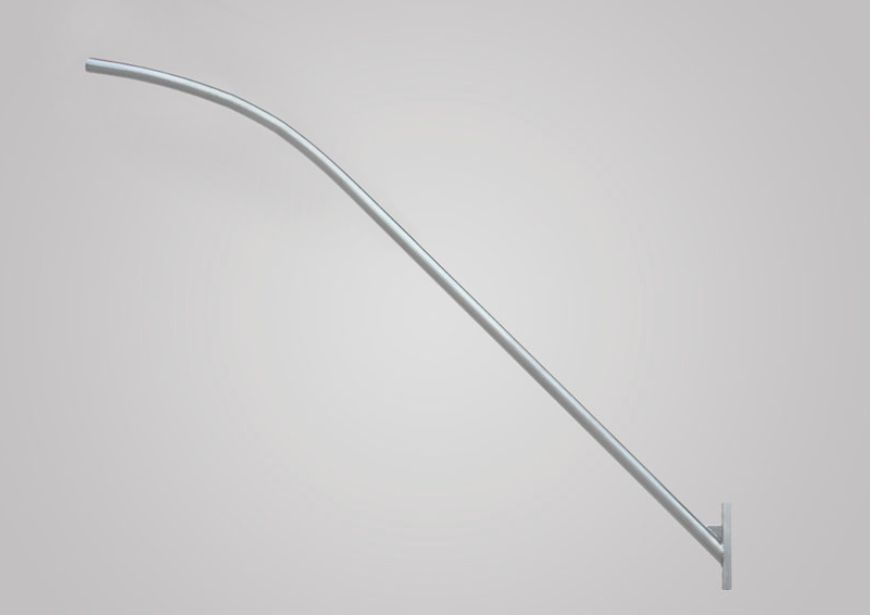

BRAÇO CURVO COM SAPATA - BI 203C-203-303C-303CR-303-303R



Características

  • Fabricado em tubo de Aço Carbono SAE 1010/1020


Opções de Acabamento de Superfície

  • Galvanizado Eletrolítico - E
  • Galvanizado a Fogo - GF


Observação Importante

  • Dimensões com tolerância ±2,50%

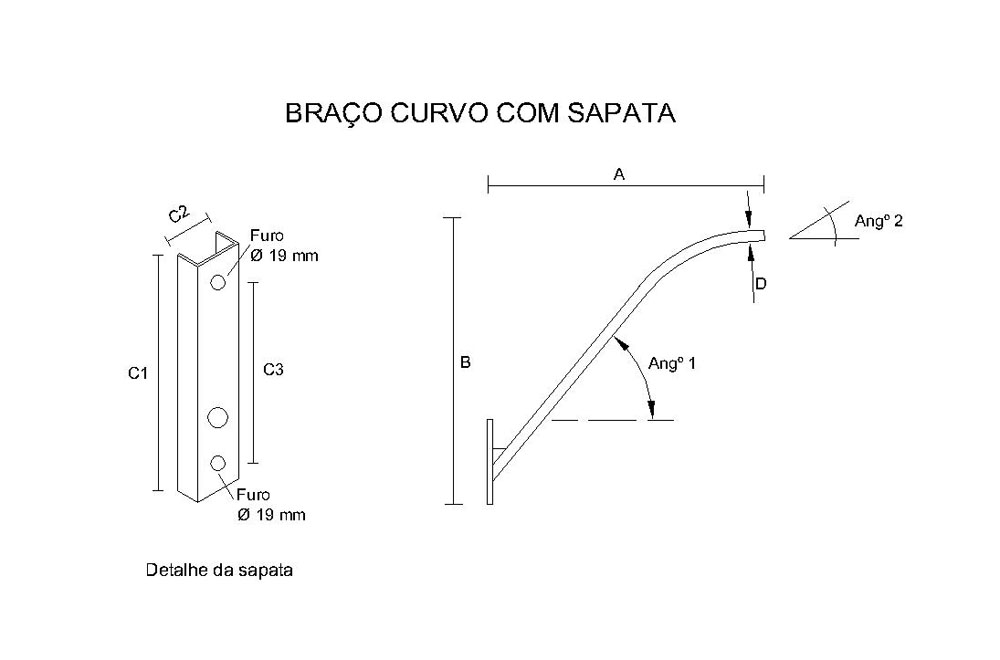

Medidas

Ref. A B C1 C2 C3 Ø D Ang. 1  Ang. 2
BI 203C - E 1200 850 300 60 200 32 45º 15º
BI 203C - GF 1200 850 300 60 200 32 45º 15º

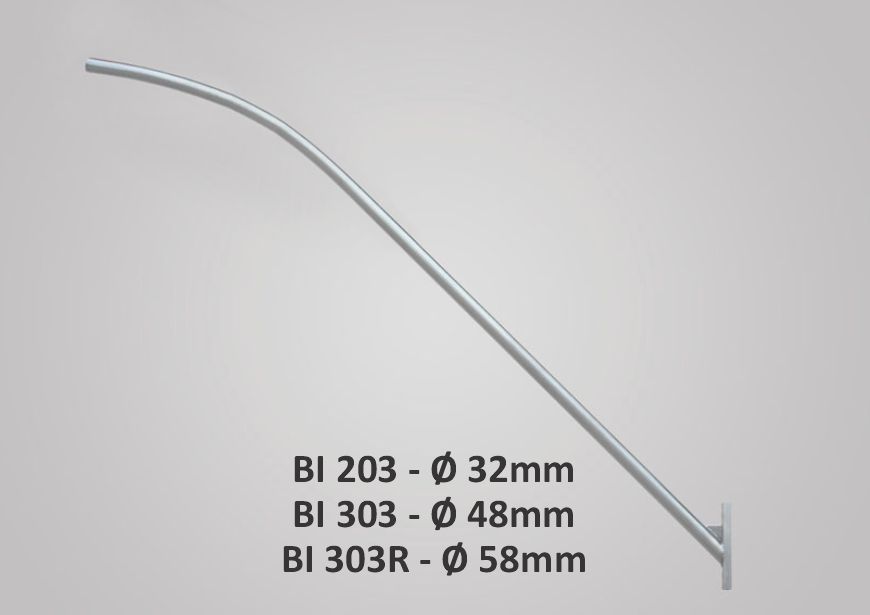

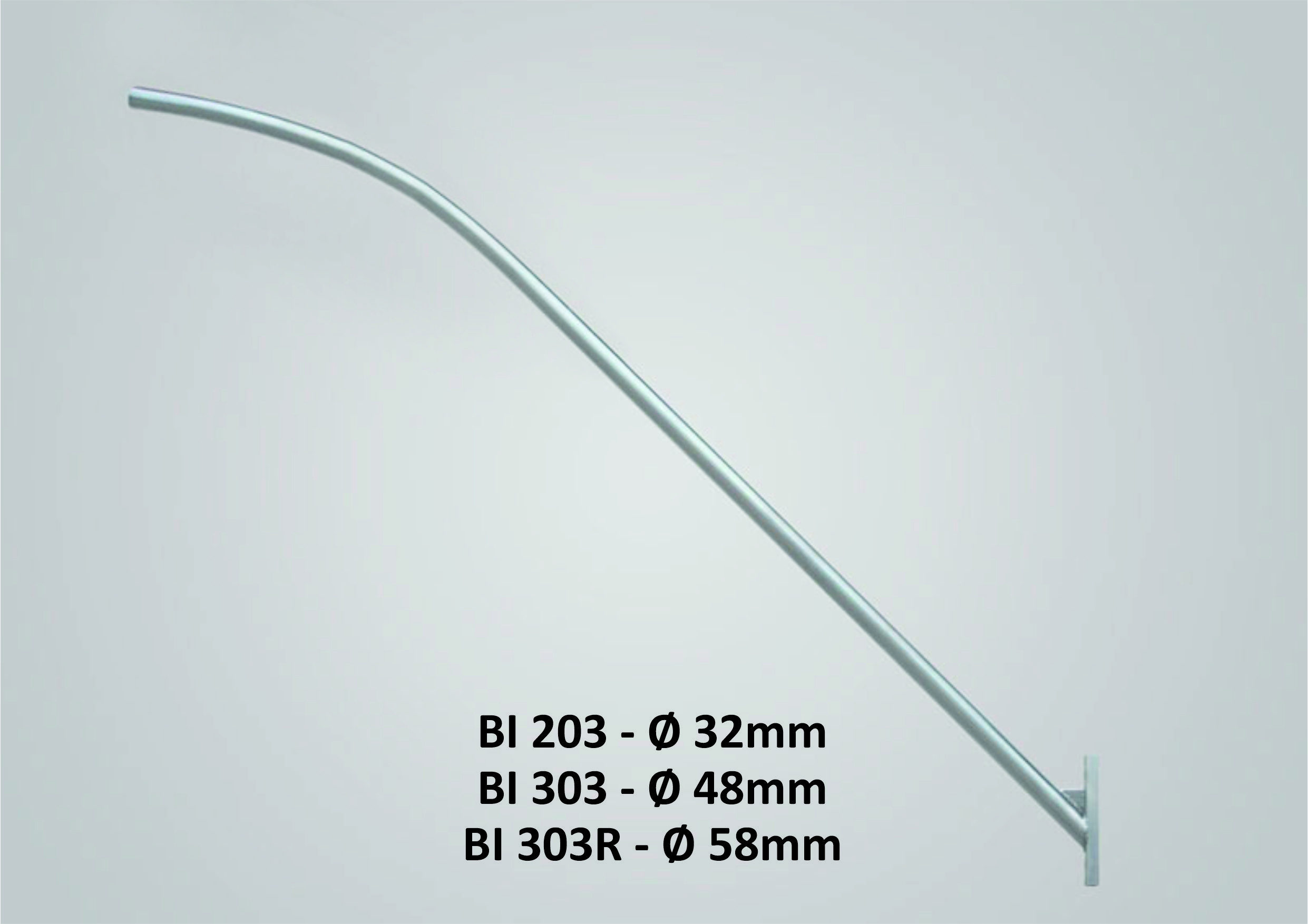

BI 203 - E 2150 2020 300 60 200 32 45º 15º
BI 203 - GF 2150 2020 300 60 200 32 45º 15º

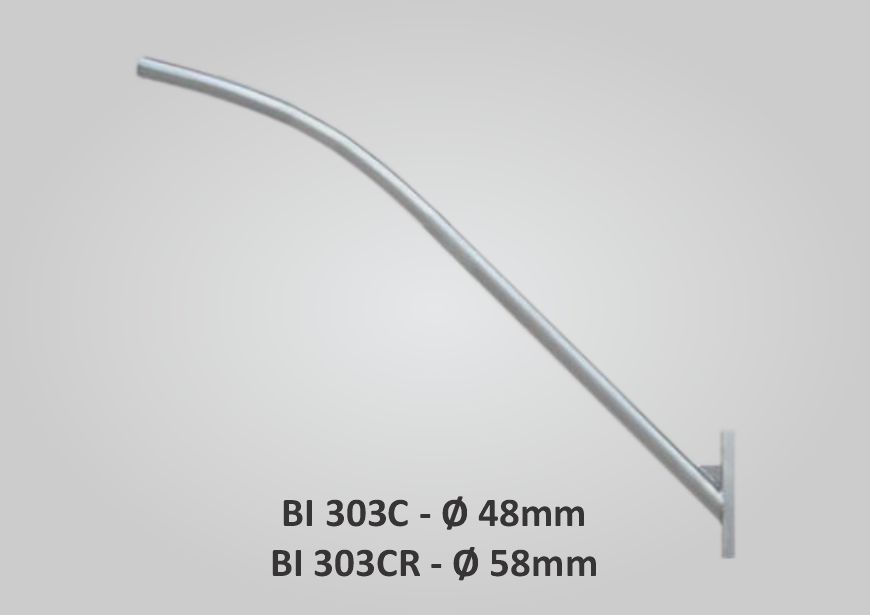

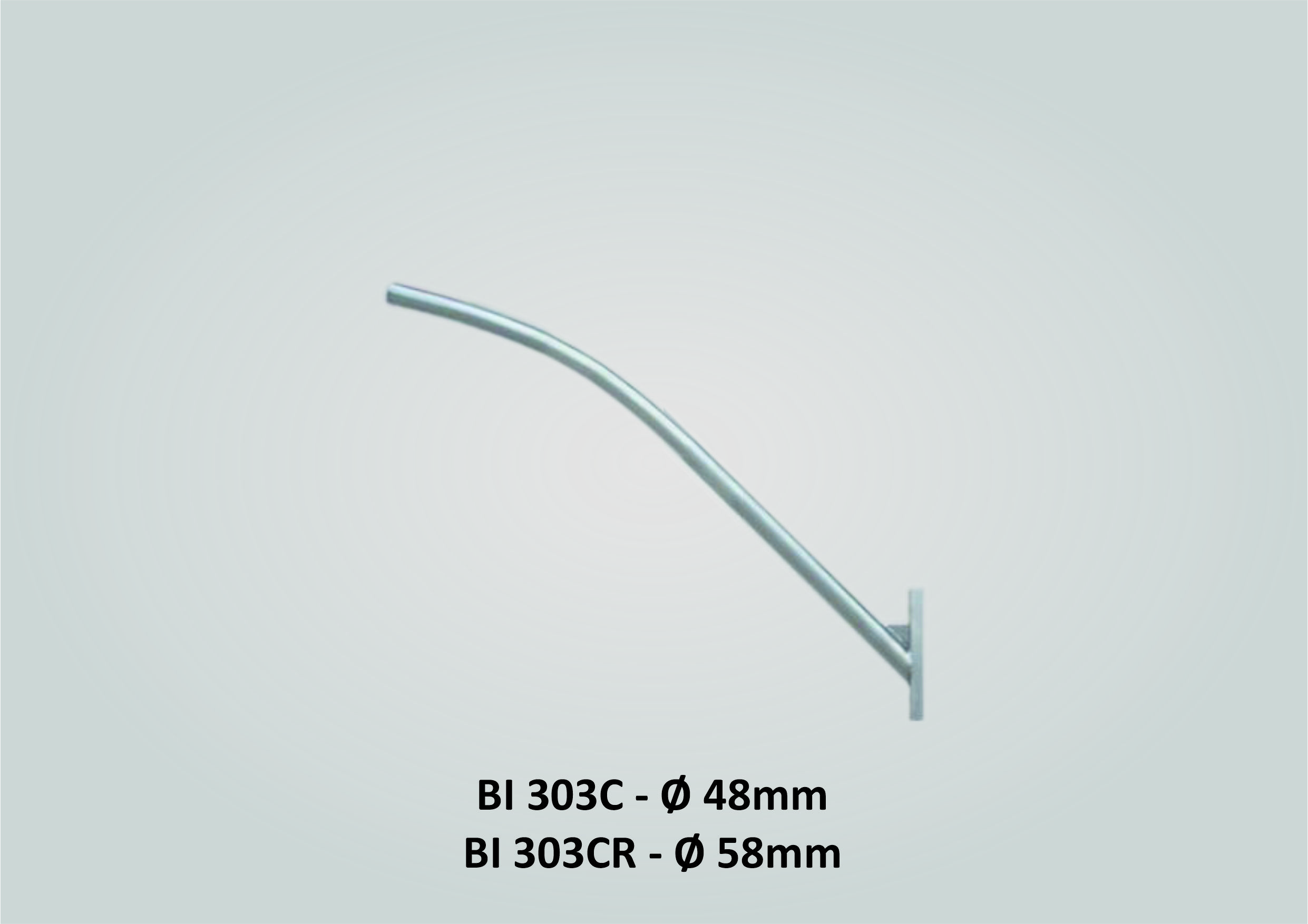

BI 303C - E 1200 850 300 60 200 48 45º 15º
BI 303C -GF 1200 850 300 60 200 48 45º 15º
BI 303CR - E 1200 850 300 60 200 58 45º 15º
BI 303CR - GF 1200 850 300 60 200 58 45º 15º
BI 303 - E 2150 2020 300 60 200 48 45º 15º
BI 303 - GF 2150 2020 300 60 200 48 45º 15º
BI 303R - E 2150 2020 300 60 200 58 45º 15º
BI 303R - GF 2150 2020 300 60 200 58 45º 15º
* Medidas nominais em milímetros.

Nomenclatura dos produtos:

BI = Braço para Iluminação

E = Galvanizado Eletrolítico (zincado)  |  GF = Galvanizado a Fogo  |  R = Reforçado|  C = Compacto




Todas as imagens de produtos apresentadas neste site são de caráter meramente ilustrativo.
A empresa reserva-se o direito de alterações em imagens e informações técnicas, sem prévio aviso.
