Características

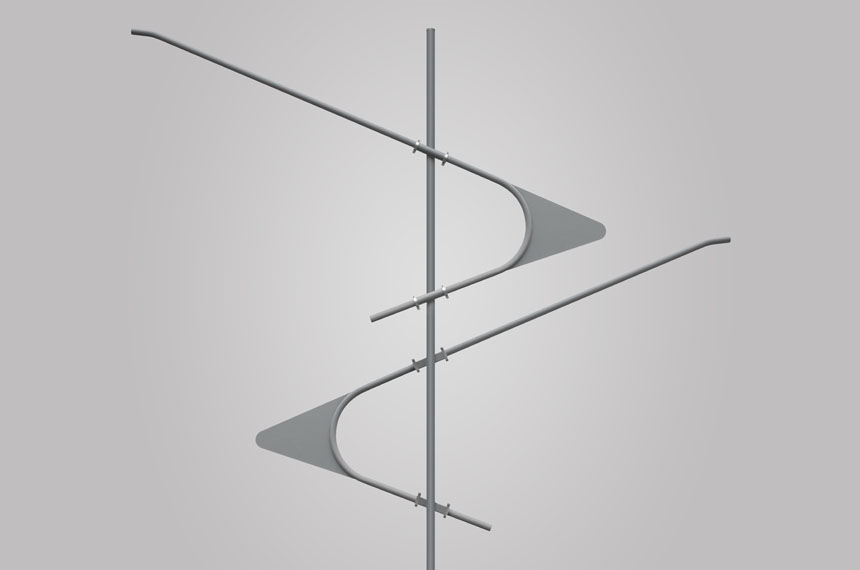

- Poste reto telecônico escalonado com secções redondas, fabricado em aço carbono SAE 1010/1020
- 2 Braços curvos diâmetro 57,15mm, distanciados com chapa de aço decorativa
- Engastar ao solo - "E" - ou com Base (flange) - "B" - para fixar ao solo com chumbadores
|
| |
Opcionais
- Chumbadores em aço carbono estrutural ASTM-A36, galvanizado a fogo, de acordo com a altura do poste clique aqui
- Janela de inspeção (50 x 140mm)
|
| |
Opções de Acabamento de Superfície
- Galvanizado a fogo (NBR 6323)
- Fundo primer cor cinza
- Pintura final
|
| |
Observações
- A quantidade de lances do escalonamento variam conforme a altura do poste
- Dimensões: tolerância + - 2,50%
|
| |
Medidas e Modelos de Bases Para Postes Telecônicos
- Para informações técnicas sobre bases compatíveis com as alturas de postes, clique aqui
|
| |

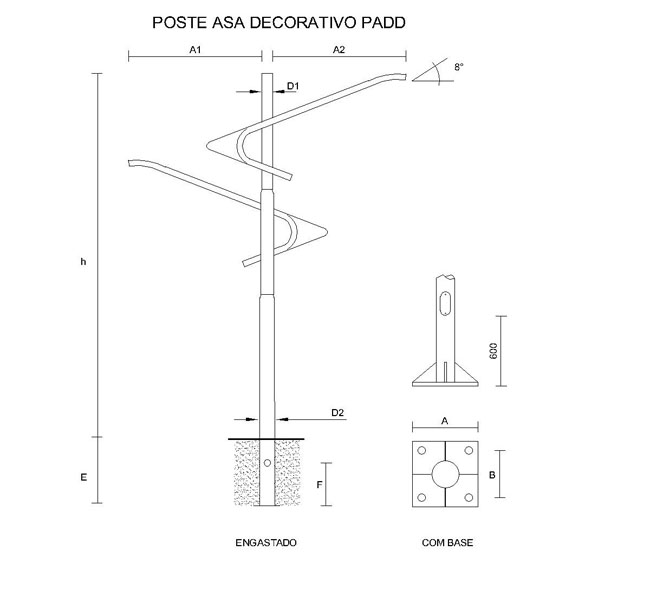

Medidas
| Ref. |
h - Alt. Nominal |
E |
F |
A1 |
A2 |
Ø D1 |
Ø D2 |
Base (Flange) |
| A |
B |
Ø furos |
| PADD-8 Cpt E |
8000 |
1000 |
800 |
1500 |
1500 |
57,15 |
114,30 |
- |
- |
- |
| PADD-8 Cpt B |
8000 |
- |
- |
1500 |
1500 |
57,15 |
114,30 |
300x300 |
220 |
25,0 |
| PADD-9 Cpt E |
9000 |
1000 |
800 |
1500 |
1500 |
57,15 |
114,30 |
- |
- |
- |
| PADD-8 Cpt B |
9000 |
- |
- |
1500 |
1500 |
57,15 |
114,30 |
300x300 |
220 |
25,0 |
| PADD-10 Cpt E |
10000 |
1000 |
800 |
1500 |
1500 |
76,20 |
114,30 |
- |
- |
- |
| PADD-10 Cpt B |
10000 |
- |
- |
1500 |
1500 |
76,20 |
114,30 |
300x300 |
220 |
25,0 |
| PADD-12 Cpt E |
12000 |
1000 |
800 |
1500 |
1500 |
76,20 |
114,30 |
- |
- |
- |
| PADD-12 Cpt B |
12000 |
- |
- |
1500 |
1500 |
76,20 |
114,30 |
330x330 |
250 |
25,0 |
|
| * Medidas nominais em milímetros. |
|
|
Nomenclatura dos produtos:
PADD = Poste Asa Duplo Distanciado
Cpt = Compacto
B = Base | E = Engastar
|
|
 |
