Características
- Poste Curvo simples telecônico escalonado com secções redondas, fabricado em aço carbono SAE 1010/1020
- Engastar ao solo - "E" - ou com Base (flange) - "B" - para fixar ao solo com chumbadores clique aqui
|
| |
Opcionais
- Chumbadores tipo L galvanizado a fogo: 400 x 100 x Ø16mm / 500 x 110 x Ø19mm clique aqui
- Janela de inspeção (50 x 140mm)
|
| |
Opções de Acabamento de Superfície
- Galvanizado a fogo (NBR 6323)
- Fundo primer cor cinza
- Pintura final
|
| |
Observações
- A quantidade de lances do escalonamento variam conforme a altura do poste
- Dimensões: tolerância + - 2,50%
|
| |
Medidas e Modelos de Bases Para Postes Telecônicos
- Para informações técnicas sobre bases compatíveis com as alturas de postes, clique aqui
|
| |

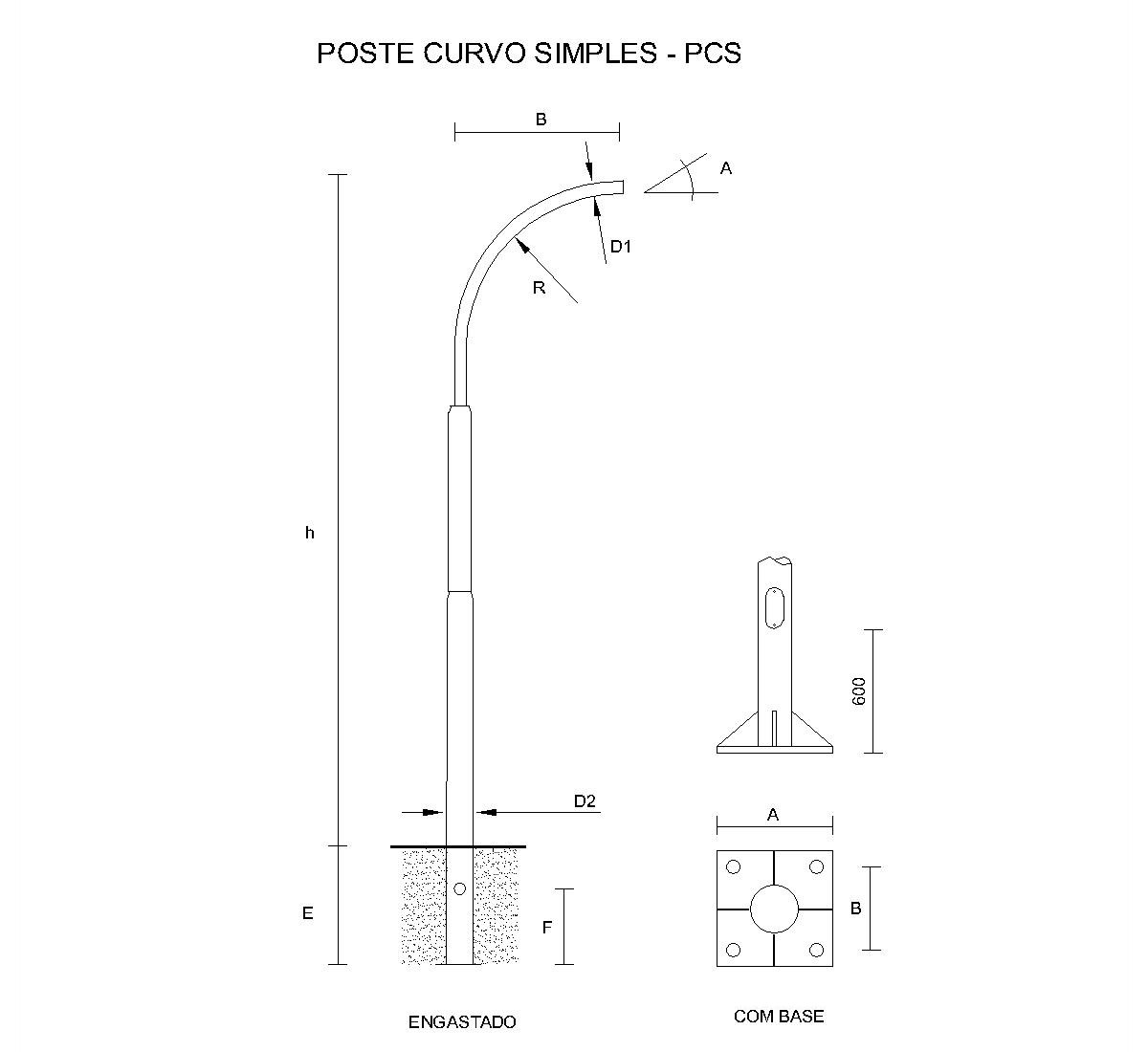

Medidas
| Ref. |
h - Alt. Nominal |
B |
E |
F |
Ø D1 |
Ø D2 |
R Raio |
A Ângulo |
Base (Flange) |
| A |
B |
Ø furos |
| PCS/6 - E |
6000 |
1850 |
800 |
600 |
47,62 |
88,90 |
2000 |
12°/15° |
- |
- |
- |
| PCS/6 - R-E |
6000 |
1850 |
800 |
600 |
57,15 |
88,90 |
2000 |
12°/15° |
- |
- |
- |
| PCS/6 - B |
6000 |
1850 |
- |
- |
47,62 |
88,90 |
2000 |
12°/15° |
250x250 |
170 |
25,0 |
| PCS/6 - R-B |
6000 |
1850 |
- |
- |
57,15 |
88,90 |
2000 |
12°/15° |
250x250 |
170 |
25,0 |
| PCS/7 - E |
7000 |
1850 |
800 |
600 |
47,62 |
88,90 |
2000 |
12°/15° |
- |
- |
- |
| PCS/7 - R-E |
7000 |
1850 |
800 |
600 |
57,15 |
101,60 |
2000 |
12°/15° |
- |
- |
- |
| PCS/7 - B |
7000 |
1850 |
- |
- |
47,62 |
88,90 |
2000 |
12°/15° |
250x250 |
170 |
25,0 |
| PCS/7 - R-B |
7000 |
1850 |
- |
- |
57,15 |
101,60 |
2000 |
12°/15° |
250x250 |
170 |
25,0 |
| PCS/8 - E |
8000 |
1850 |
1000 |
800 |
47,62 |
101,60 |
2000 |
12°/15° |
- |
- |
- |
| PCS/8 - R-E |
8000 |
1850 |
1100 |
900 |
57,15 |
101,60 |
2000 |
12°/15° |
- |
- |
- |
| PCS/8 - B |
8000 |
1850 |
- |
- |
47,62 |
101,60 |
2000 |
12°/15° |
300x300 |
220 |
25,0 |
| PCS/8 - R-B |
8000 |
1850 |
- |
- |
57,15 |
101,60 |
2000 |
12°/15° |
300x300 |
220 |
25,0 |
| PCS/9 - E |
9000 |
1850 |
900 |
700 |
57,15 |
114,30 |
2000 |
12°/15° |
- |
- |
- |
| PCS/9 - B |
9000 |
1850 |
- |
- |
57,15 |
114,30 |
2000 |
12°/15° |
300x300 |
220 |
25,0 |
| PCS/10 - E |
10.000 |
1850 |
1100 |
900 |
57,15 |
114,30 |
2000 |
12°/15° |
- |
- |
- |
| PCS/10 - B |
10.000 |
1850 |
- |
- |
57,15 |
114,30 |
2000 |
12°/15° |
300x300 |
220 |
25,0 |
|
| * Medidas nominais em milímetros. |
|
|
Nomenclatura dos produtos:
PCS = Poste Curvo Simples
B = Base | E = Engastar | R = Reforçado
|
|
 |
Todas as imagens de produtos apresentadas neste site são de caráter meramente ilustrativo.
A empresa reserva-se o direito de alterações em imagens e informações técnicas, sem prévio aviso. |
| |
|
|
