Características

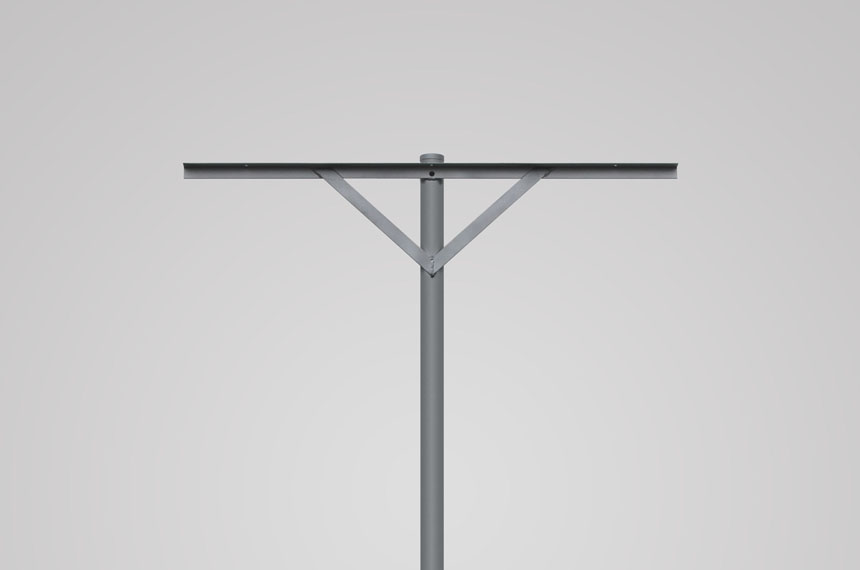

- Poste reto telecônico escalonado com secções redondas, fabricado em aço carbono SAE 1010/1020
- Com 1 travessão em cantoneira de 1.1/2" de largura, 1,5m de comprimento, com capacidade para 3 Refletores LED 200w ou com lâmpada convencional de 400w
- Engastar ao solo - "E" - ou com Base (flange) - "B" - para fixar ao solo com chumbadores clique aqui
|
| |
Opcionais
- Chumbadores tipo L galvanizado a fogo: 400 x 100 x Ø16mm / 500 x 110 x Ø19mm clique aqui
- Janela de inspeção (50 x 140mm)
|
| |
Opções de Acabamento de Superfície
- Galvanizado a fogo (NBR 6323)
- Fundo primer cor cinza
- Pintura final
|
| |
Observações
- A quantidade de lances do escalonamento variam conforme a altura do poste
- Dimensões: tolerância + - 2,50%
|
| |
Medidas e Modelos de Bases Para Postes Telecônicos
- Para informações técnicas sobre bases compatíveis com as alturas de postes, clique aqui
|
| |

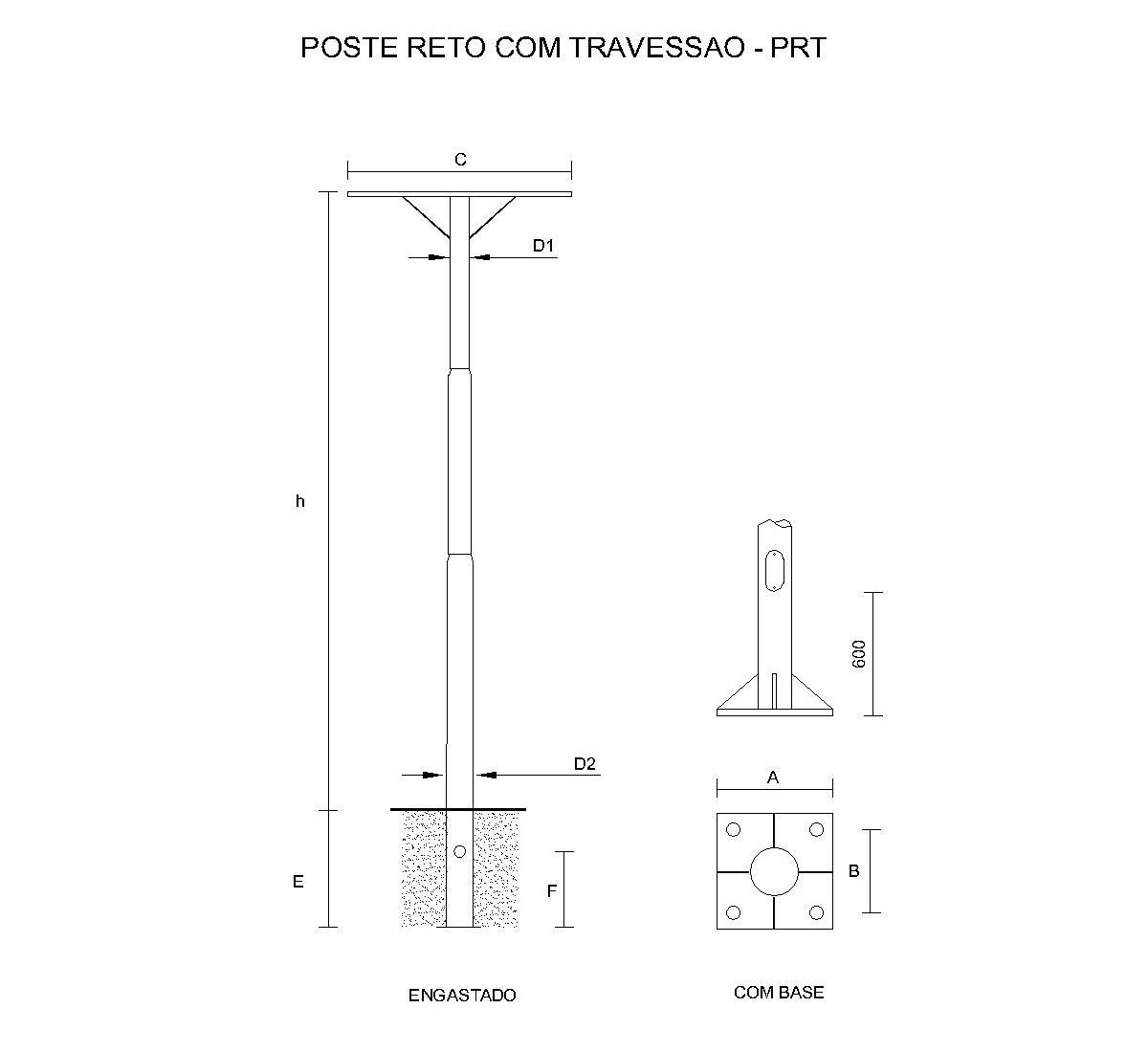

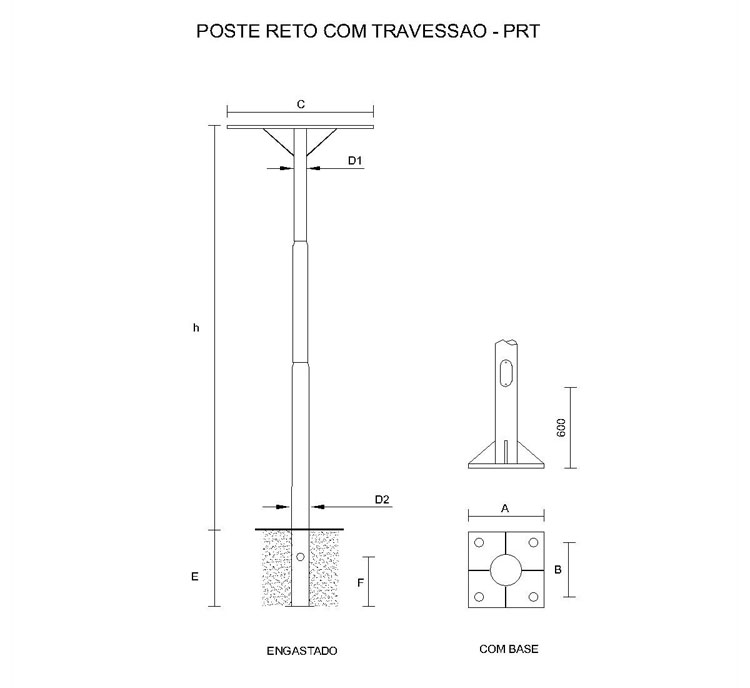

Medidas
| Ref. |
h - Alt. Nominal |
E |
F |
Ø D1 |
Ø D2 |
C |
Base (Flange) |
| A |
B |
Ø furos |
| PRT/5 - E-T1 |
5000 |
700 |
500 |
57,15 |
76,20 |
1500 |
- |
- |
- |
| PRT/5 - B-T1 |
5000
|
- |
- |
57,15 |
76,20 |
1500 |
250x250 |
170 |
25,0 |
| PRT/6 - E-T1 |
6000 |
700 |
500 |
57,15 |
88,90 |
1500 |
- |
- |
- |
| PRT/6 - B-T1 |
6000 |
- |
- |
57,15 |
88,90 |
1500 |
250x250 |
170 |
25,0 |
| PRT/7 - E-T1 |
7000 |
700 |
500 |
76,20 |
101,60 |
1500 |
- |
- |
- |
| PRT/7 - B-T1 |
7000 |
- |
- |
76,20 |
101,60 |
1500 |
250x250 |
170 |
25,0 |
| PRT/8 - E-T1 |
8000 |
700 |
500 |
76,20 |
101,60 |
1500 |
- |
- |
- |
| PRT/8 - B-T1 |
8000 |
- |
- |
76,20 |
101,60 |
1500 |
300x300 |
220 |
25,0 |
| PRT/9 - E-T1 |
9000 |
900 |
700 |
76,20 |
101,60 |
1500 |
- |
- |
- |
| PRT/9 - B-T1 |
9000 |
- |
- |
76,20 |
101,60 |
1500 |
300x300 |
220 |
25,0 |
| PRT/10 - E-T1 |
10000 |
1000 |
800 |
76,20 |
114,30 |
1500 |
- |
- |
- |
| PRT/10 - B-T1 |
10000 |
- |
- |
76,20 |
114,30 |
1500 |
300x300 |
220 |
25,0 |
| PRT/12 - E-T1 |
12000 |
1400 |
1200 |
76,20 |
127,00 |
1500 |
- |
- |
- |
| PRT/12 - B-T1 |
12000 |
- |
- |
76,20 |
127,00 |
1500 |
400X400 |
320 |
25,0 |
|
| * Medidas nominais em milímetros. |
|
|
Nomenclatura dos produtos:
PRT = Poste Reto com Travessão
B = Base | E = Engastar | T1 = com 1 Travessão
|
|
 |
Todas as imagens de produtos apresentadas neste site são de caráter meramente ilustrativo.
A empresa reserva-se o direito de alterações em imagens e informações técnicas, sem prévio aviso. |
| |
|
|
