Características

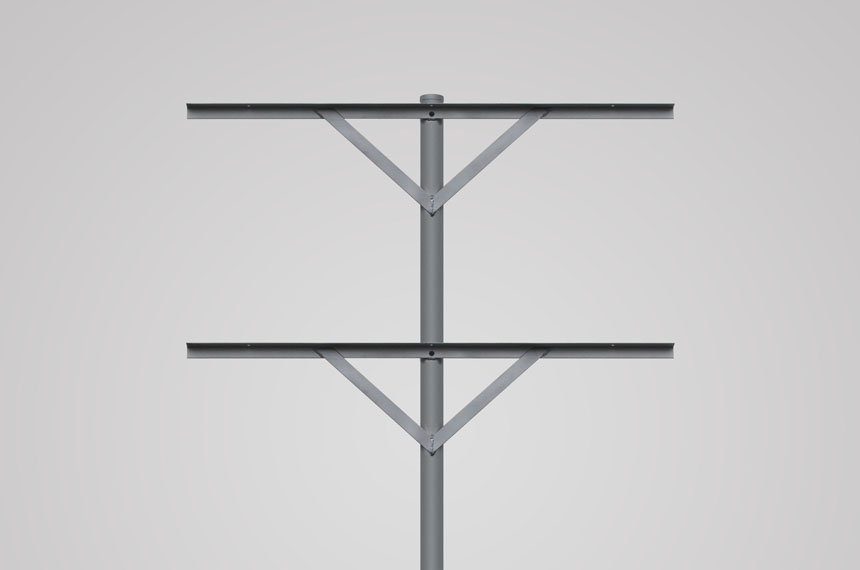

- Poste reto telecônico escalonado com secções redondas, fabricado em aço carbono SAE 1010/1020
- Com 2 travessões em cantoneira de 1.1/2" de largura, 1,5m de comprimento, com capacidade para 5 Refletores LED 200w ou com lâmpada convencional de 400w
- Engastar ao solo - "E" - ou com Base (flange) - "B" - para fixar ao solo com chumbadores
|
| |
Opcionais
- Chumbadores em aço carbono estrutural ASTM-A36, galvanizado a fogo, de acordo com a altura do poste clique aqui
- Janela de inspeção (50 x 140mm)
|
| |
Opções de Acabamento de Superfície
- Galvanizado a fogo (NBR 6323)
- Fundo primer cor cinza
- Pintura final
|
| |
Observações
- A quantidade de lances do escalonamento variam conforme a altura do poste
- Dimensões: tolerância + - 2,50%
|
| |
Medidas e Modelos de Bases Para Postes Telecônicos
- Para informações técnicas sobre bases compatíveis com as alturas de postes, clique aqui
|
| |

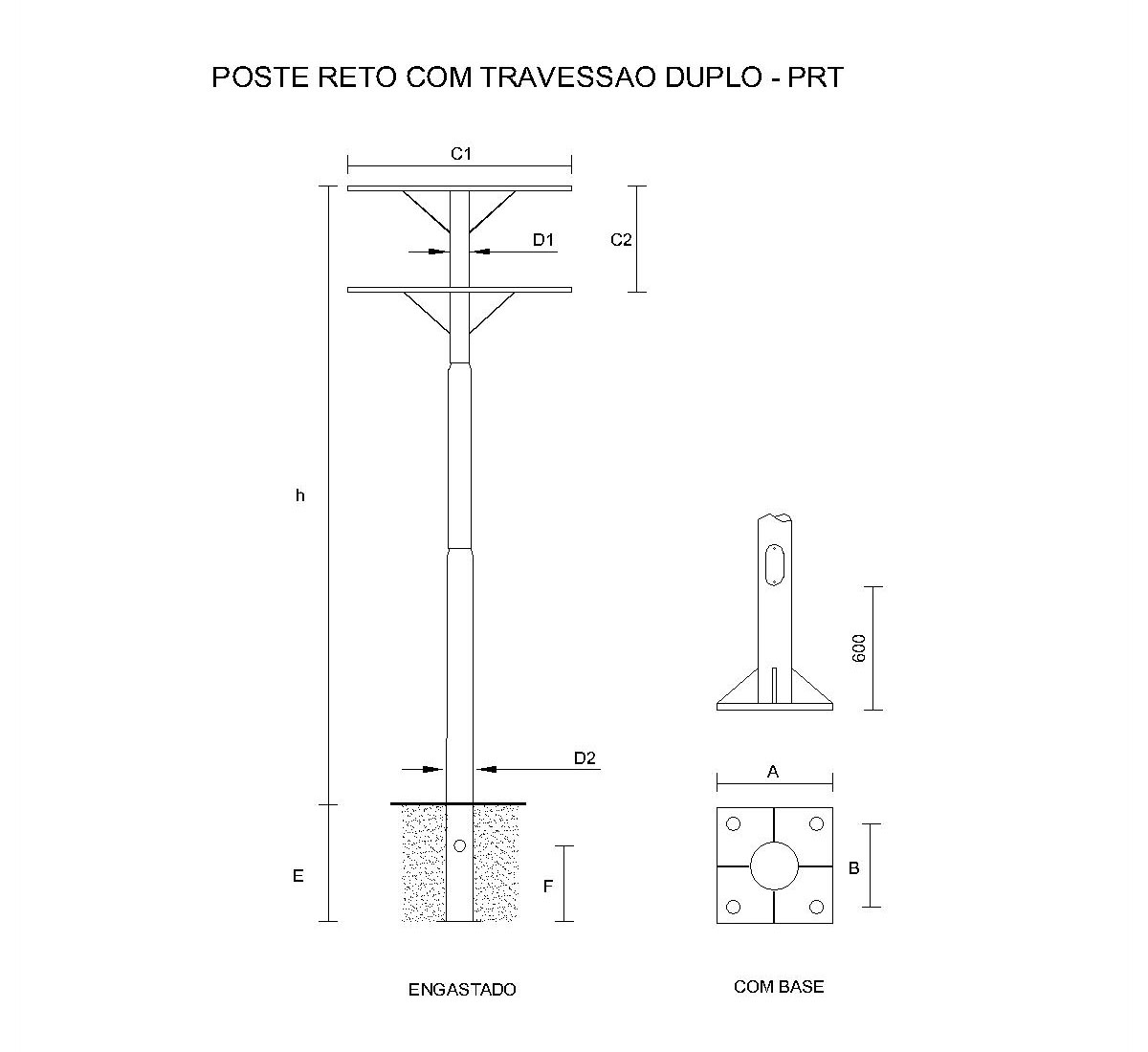

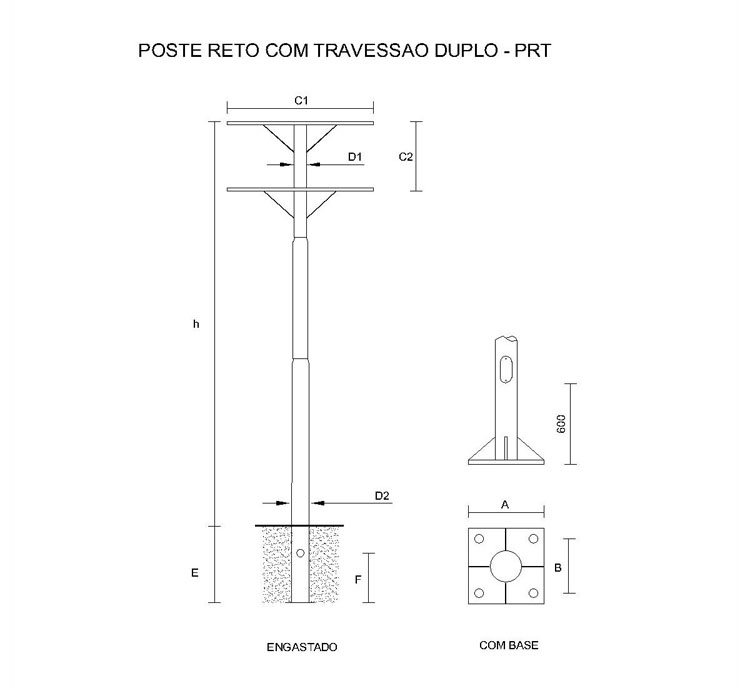

Medidas
| Ref. |
h - Alt. Nominal |
E |
F |
Ø D1 |
Ø D2 |
C1 |
C2 |
Base (Flange) |
| A |
B |
Ø furos |
| PRT/7 - E-T2 |
7000 |
800 |
600 |
88,90 |
114,30 |
1500 |
800 |
- |
- |
- |
| PRT/7 - B-T2 |
7000 |
- |
- |
88,90 |
114,30 |
1500 |
800 |
300x300 |
220 |
25,0 |
| PRT/8 - E-T2 |
8000 |
800 |
600 |
88,90 |
114,30 |
1500 |
800 |
- |
- |
- |
|
PRT/8 - B-T2
|
8000 |
- |
- |
88,90 |
114,30 |
1500 |
800 |
300x300 |
220 |
25,0 |
| PRT/9 - E-T2 |
9000 |
1000 |
800 |
88,90 |
114,30 |
1500 |
800 |
- |
- |
- |
| PRT/9 - B-T2 |
9000 |
- |
- |
88,90 |
114,30 |
1500 |
800 |
300x300 |
220 |
25,0 |
| PRT/10 - E-T2 |
10000 |
1200 |
1000 |
88,90 |
114,30 |
1500 |
800 |
- |
- |
- |
| PRT/10 - B-T2 |
10000 |
- |
- |
88,90 |
114,30 |
1500 |
800 |
300x300 |
220 |
25,0 |
|
| * Medidas nominais em milímetros. |
|
|
Nomenclatura dos produtos:
PRT = Poste Reto com Travessão
B = Base | E = Engastar | T2 = com 2 Travessões
|
|
 |
